MiaSolé CIGS
Paneles solares fotovoltaicos flexibles
MiaSolé es un productor de células solares y equipos de fabricación de células ligeras, flexibles y potentes. La innovadora celda solar se basa en la tecnología de película delgada de más alta eficiencia disponible en la actualidad, y su arquitectura de celda flexible la hace ideal para una amplia variedad de soluciones que van desde paneles solares para techos comerciales hasta dispositivos móviles portátiles. Las líneas de equipos CIGS llave en mano de MiaSolé, la tecnología de equipos de proceso CIGS, la fabricación patentada de objetivos CIG, el soporte de I + D y las piezas de repuesto permiten a los clientes producir sus propias células de alta eficiencia.

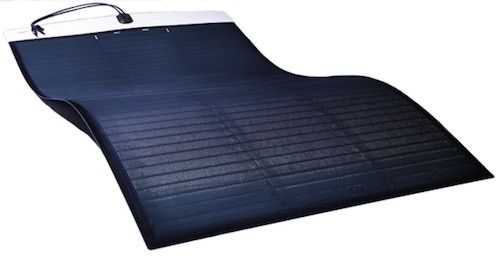

Miasole Hanergy panel solar flexible fotovoltaico
CodeSolarEnergia S. A.
Comunicacion Desarrollo Tecnologia
y Energia Solar
Quito, Ecuador, Sudamerica
¿Por qué solar flexible?
Módulos Flexibles vs. Polisilicio
Módulo flexible
Flexible
- Puede caber alrededor de estructuras curvas
- Se puede integrar en materiales
Ligera
- No requiere reequipamiento
- Se puede usar en aplicaciones como bienes de consumo donde el peso es una preocupación
Duradero
- No se romperá / Resistente al vandalismo
- No hay riesgo de microfisuras en las células.
Unido directamente a la superficie
- Menores costos de instalación.
- Resistente al robo
Delgado —2 mm - 3 mm
- Discreto
- Resistencia al viento superior
Estéticamente agradable
- Apariencia uniforme de "corbata negra"
- Cables de interconexión oscuros
Poderoso
- Factor de forma de 360 W para grandes instalaciones de TPO
- Más vatios por kilogramo
Más seguro
- Los módulos FLEX son livianos: no dañarán a personas o propiedades en caso de viento fuerte o terremoto
- Sin degradación celular a alto voltaje
- No hay cables de tierra para corroer
Polisilicio
Rígido
- No flexible
- Requiere estructuras para instalar
Pesado
- Los techos requieren refuerzo para soportar el peso
Puede quebrarse
- Puede romperse
- Las células pueden desarrollar microgrietas
Requiere hardware de montaje
- Aumenta los costos de instalación
- Sujeto a robo
Grueso —40mm - 50mm
- Visible
- Sujeto a levantamiento de viento
De aspecto torpe
- Apariencia de tablero de ajedrez
- Paneles voluminosos no se ajustan al techo
No tan poderoso
- Módulo de casa tradicional de 60 celdas 260-290 vatios
- El módulo de campo de 72 celdas de tamaño de utilidad es solo 290—310W
Peligroso en emergencias ambientales.
- Los bastidores metálicos + módulos de caja pueden dañar a personas y propiedades en un terremoto
- Bastidores metálicos + módulos de caja peligrosos en caso de caída del viento
Eficiencia de la célula solar MiaSolé:
2019 17,5%
La película delgada CIGS de segunda generación de MiaSolé, que ya se encuentra en producción en masa, proporciona una eficiencia de células de película delgada sin paralelo al 17,5% y sigue aumentando. Las células solares MiaSolé producen el paquete de módulos solares con certificación UL más ligero del mundo. Con un peso de apenas 0.7 lb / pie cuadrado, compuesto por los materiales laminados PV más avanzados disponibles y con una garantía de potencia de 25 años, se encuentran solos en un campo lleno de competidores pesados y frágiles.
MiaSolé comienza con una lámina de acero inoxidable de alta calidad y un proceso físico de deposición de vapor para producir la celda CIGS de acero inoxidable flexible más controlada, estable y potente del mundo. Después de que la estructura de la celda se deposita sobre la lámina, se aplican óxidos conductores transparentes especiales y luego se lamina un sistema muy especializado de malla de alambre de interconexión de celda de plástico a la celda, que a su vez está protegido por plásticos especiales de barrera solar. La barrera solar transparente es clave para la longevidad y la alta eficiencia de la serie de módulos MiaSolé FLEX. La lámina posterior de plástico especial tiene una película interna de aluminio para evitar que toda transmisión de agua u otros contaminantes erosionen las potentes celdas CIGS de acero inoxidable.
Al final, nuestra tecnología permite la única solución real del mundo para energía solar ligera, delgada, certificada y altamente potente para muchas aplicaciones.
Certificaciones:
IEC 61646, UL 1703, For Roofing Systems as the external fire exposure per UL file E483778 for Class A, B or C,IEC 61730, IEC 61701 (Salt Spray), Korea KS Test
MODELO
Vatios
W
Eficiencia
apertura %
VOLTS pico
Tensión de circuito abierto
Voc
VOLTS Vpmax
Tensión de máxima potencia
AMPS Ipmax
Corriente de máxima potencia
TAMAÑO
Longitud *
ancho *
espesor "
Peso
kg 2,6
Flex-03-W
200 W
190 W
180 W
170 W
160 W
18,3 %
17,4 %
16,5 %
15,6 %
14,7 %
29,2 V
28,4 V
27,7 V
26,9 V
26,1 V
8,27
8,16
8,05
7,93
7,82
24,2
23,3
22,4
21,5
20,6
200
190
180
170
160
1010 x
1292 x
17 mm
Thermal Characteristics NOCT @48 °C
Temperature Coeffcient of Pmpp -0,38 % / °C
Temperature Coeffcient of Voc -0,28 % / °C
Temperature Coeffcient of Isc 0,008 % / °C
Warranty **
5 years workmanship, 10 / 25 year power output.
Vatios
W
200 W
190 W
180 W
170 W
160 W
Vatios
W
200 W
190 W
180 W
170 W
160 W
Paneles flexibles MiaSole en canoa eléctrica solar Tapiatpia Río Aguarico Ecuador
