Inversores solares fotovoltaicos SMA Sunny

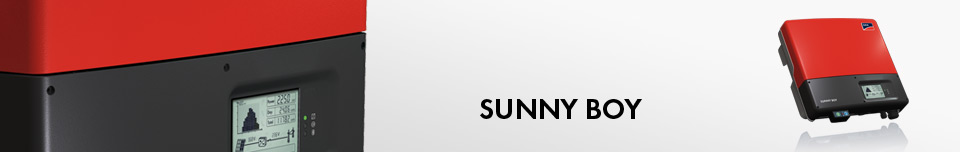

SUNNY BOY
3000TL 4000TL 5000TL 5000US 6000TL 7000US
La nueva generación SUNNY BOY
Perfecto. Sencillo.
La unión perfecta. La tecnología punta combinada con el confort del usuario.
Más comunicativo, fácil de usar y eficiente que nunca, el nuevo Sunny Boy 4000TL Multi-String marca nuevas pautas en la tecnología de inversores. Ningún otro equipo disponible en el mercado ofrece semejante facilidad de uso. El nuevo Sunny Boy 4000TL, es un equipo con tecnología SMA ultramoderna y dotado de un innovador sistema de comunicación y de montaje.
Tecnología inteligente y un manejo sencillísimo en cuatro dimensiones.
* Las características técnicas pueden cambiar sin aviso previo
El modelo US tiene 208 / 240 / 277 V AC la frequencia de 60 Hz
Tecnología punta
Rendimiento rentable. Alta tecnología de SMA.
Todas las características de la más moderna tecnología de inversores SMA se encuentran reunidas de manera estandar en un mismo equipo, haciendo del nuevo Sunny Boy un inversor realmente único. Con un coeficiente de rendimiento máximo de 97 % y un amplio rango de tensión de entrada, es el inversor Multi-String más eficiente del mercado y garantiza a sus clientes rendimientos óptimos incluso en instalaciones con configuraciones complejas. El nuevo Sunny Boy garantiza máxima flexibilidad a la hora de planificar su instalación y permite llevar a cabo el diseño de las intalaciones fotovoltaicas más exigentes.
* Máx. coeficiente de rendimiento del 97% con un
amplio rango de tensión de entrada
* Inversor Multi-String sin transformador
* Seguidor de MPP OptiTrac
* Sistema de refrigeración OptiCool
* Sistema de circuitos con topología H5
* Seccionador de carga de CC integrado ESS
ESPECIFICACIONES
The Sunny Boy 5000US, 6000US and Sunny Boy 7000US represent our larger units in the new “US” series of Sunny Boy string inverters. They are extremely robust inverters equally suited for large residential or commercial applications. Completely updated with our most advanced technology, they were designed specifically to meet the new IEEE 1547 requirements. The larger inverters of the new US series come with an integrated DC disconnect switch making installation even more cost-effective. They can even be configured for positive ground systems in the field making them more versatile than ever. Increased efficiency means better overall performance and shorter payback periods. The Sunny Boy 6000US and 7000US are compatible for use with the Sunny Tower 36 kW and 42 kW systems. Each comes with a standard ten year warranty and are engineered and built to provide years of trouble-free service
Equipo universal
Configuración internacional. El mundo entero con sólo pulsar un botón.
Gracias a la alta e innovadora tecnología de SMA, con la nueva generación de Sunny Boy la configuración por países puede realizarse de forma más cómoda que nunca. Sobre todo serán los distribuidores los que se beneficien de los costes claramente reducidos, todo ello gracias a la disposición de los equipos independientemente del país y a una logística más sencilla.
* Fácil configuración por países
* Display multilingüe
* Ajuste automático del idioma
* Ampliación de datos por tarjeta SD
* Montaje sencillo
Montaje sencillo
Montaje ultrarrápido. Donde usted quiera.
Diseño ergonómico, peso reducido en un 20% y un novedoso sistema de montaje y cableado: Los nuevos Sunny Boy revolucionarán su instalación. Para conectarlo en red, solo hay que abrir el inversor por el area inferior, de fácil acceso. Al mismo tiempo, la electrónica de potencia está protegida de la suciedad y de las inclemencias del tiempo según el tipo de protección IP65.
* Innovador sistema de montaje
* Conexión sin herramientas
* Montaje sobre riel de perfil de sombrero o soporte de
pared estándar
* Protección antirrobo
* Diseño ergonómico
* Ideal para montaje en intemperie
Comunicación
Conexión inteligente. Sin fronteras.
Señales de radio allí donde antes se necesitaban cables: Bluetooth lo hace posible. Todos los Sunny Boy de la nueva generación van equipados con la innovadora tecnología de radiofrecuencia. El nuevo display gráfico, aún más facil de manejar, permite un máximo confort para el usuario, ya que entre otras cosas, le permite seguir informado acerca del funcionamiento de su instalación incluso tras la puesta de sol.
* Interfaz de servicio inalámbrica con Bluetooth
* Monitorización inalámbrica de la instalación con Sunny Beam y
Sunny WebBox
* Servicio, mantenimiento y diagnóstico de la instalación con
Sunny Explorer en caso necesario
* Display gráfico
* Indicación de los valores diarios incluso durante las horas nocturnas.
OVERVIEW
* CEC efficiency of up to 96 %
* 10 Year warranty standard, up to 20 years optional
* Certified to the new UL 1741/ IEEE 1547
* Integrated load-break rated DC disconnect switch
* Integrated fused series string combiner
* Sealed electronics enclosure and OptiCool
* Comprehensive SMA communications and data
collection options
* Ideal for residential or light commercial applications
* Rugged cast aluminum outdoor rated enclosure
SUNNY BOY
3000TL 4000TL 5000TL 6000US
SUNNY BOY 4000TL / 5000TL
Modelo
ENTRADA (CC)
Potencia máxima de CC
Tensión máxima de CC
Rango de tensión fotovoltaica, MPPT
Corriente máx. de entrada
Número de seguidores de MPP
Número máx. de Strings (en paralelo)
SB 4000TL-20
4300 W
550 V
125 V - 440 V
2 x 15 A
2
2 x 2
SB 5000TL-20
5300 W
550 V
125 V - 440 V
2 x 15 A
2
2 x 2
Modelo
SALIDA (CA)
Potencia nominal de CA
Potencia máxima de CA
Corriente máx. de salida
de tensión nominal de CA / rango
Frecuencia de la red de CA (de ajuste automático) / rango
Factor de potencia (cos PHI)
Conexión de CA
SB 4000TL-20
4000 W
4000 W
22 A
220 V - 240 V / 180 V - 290 V
50 Hz, 50 Hz / +- 5 Hz
1
monofásica
SB 5000TL-20
4600 W
5000 W
25 A
220 V - 240 V / 180 V - 290 V
50 Hz, 50 Hz / +- 5 Hz
1
monofásica
Modelo
DISPOSITIVOS DE PROTECCION
Protección contra polarización inversa (CC)
Seleccionador de carga de CC ESS
Resistencia al cortocircuito (CA)
Controlador permanente de aislamiento
Monitorización de la red (SMA Grid Guard)
Protección diferncial intergrada sensible a la corriente universal
SB 4000TL-20
si
si
si
si
si
si
SB 5000TL-20
si
si
si
si
si
si
Modelo
RENDIMIENTO
Rendimiento máximo
Rendimiento europeo
SB 4000TL-20
97,0 %
96,2 %
SB 5000TL-20
97,0 %
96,2 %
Modelo
DATOS GENERALES
Dimensiones en mm (ancho x alto x fondo)
Peso
Rango de temperatura de servicio
Consumo característico funcionamiento
(Stand By) / nocturno
Topología
Sistema de refrigeración
Lugar de montaje: interior / en intemperie (electrónica IP65, área de conexiones IP54)
SB 5000TL-20
470 x 445 x 180
25 kg
- 25 ° C + 60 ° C
< 10 W / < 0,5 W
SB 4000TL-20
470 x 445 x 180
25 kg
- 25 ° C + 60 ° C
< 10 W / < 0,5 W
sin transformador
OptiCool
si / si
sin transformador
OptiCool
si / si
Modelo
CARACTERISTICAS
Conexión de CC: MC3 / MC4 / Tyco
Conexión de CA: terminal de muelle
Display gráfico
Interfaces: Bluetooth / RS485
Garantía 5 años / 10 años
Certificados y autorizaciones
SB 4000TL-20
opc. / si / opc.
si
si
si / opc.
si / opc.
SB 5000TL-20
opc. / si / opc.
si
si
si / opc.
si / opc
